เครื่องขึ้นรูปสองชั้น: เกม-ตัวเปลี่ยนสำหรับผู้ผลิตหลังคา

"สร้างโปรไฟล์หลังคาสองโปรไฟล์พร้อมกันโดยลดต้นทุนการดำเนินงานถึง 40%"

เครื่องขึ้นรูปสองชั้น TACON เป็นเครื่องจักรประเภทหนึ่งที่ใช้สร้างโปรไฟล์แผ่นโลหะที่แตกต่างกันสองโปรไฟล์พร้อมกัน เช่น หลังคาสี่เหลี่ยมคางหมูและหลังคาลูกฟูก หรือกระเบื้องโลหะ บรรลุผลสำเร็จโดยการวางลูกกลิ้งสองชุดซ้อนกันในแนวตั้ง ช่วยให้สามารถผลิตโปรไฟล์ที่แตกต่างกันสองแบบในเครื่องเดียว การกำหนดค่านี้ช่วยประหยัดพื้นที่และสามารถปรับปรุงประสิทธิภาพการผลิตเมื่อเทียบกับการใช้เครื่องจักรสองเครื่องที่แยกจากกัน

ชื่ออื่นๆ: มีชื่อเรียกอีกอย่างว่าเครื่องขึ้นรูปม้วนสองระดับ เครื่องขึ้นรูปม้วนสองชั้น เครื่องหลังคาโลหะสองชั้นหรือสอง-ใน-เครื่องหลังคาเหล็กเครื่องเดียว

คุณสมบัติหลักและคุณประโยชน์ของเครื่องขึ้นรูปสองชั้น:
◆ ฟังก์ชั่น:
เครื่องขึ้นรูปม้วนสองชั้นมีชุดลูกกลิ้งหรือสถานีขึ้นรูปสองชุดแยกกัน ช่วยให้สามารถสร้างโปรไฟล์ที่แตกต่างกันได้สองแบบ เช่น แผงหลังคาทรงสี่เหลี่ยมคางหมูและแผงหลังคาลูกฟูก หรือกระเบื้องโลหะสองประเภทที่แตกต่างกัน
◆ ประสิทธิภาพ:
เครื่องจักรประเภทนี้ได้รับการออกแบบเพื่อเพิ่มประสิทธิภาพการผลิตโดยการผลิตโปรไฟล์ที่แตกต่างกันสองโปรไฟล์ในเวลาเดียวกัน
◆ การออกแบบระดับคู่:
เครื่องจักรมีส่วนประกอบการขึ้นรูปม้วนสองชั้นหรือหลายชั้น ช่วยให้สามารถทำงานบนแผ่นโลหะแยกกันสองแผ่นพร้อมกันได้
◆ กลไกคลัตช์:
แม้ว่าจะมีสองระดับ แต่โดยทั่วไปแล้วระบบการขึ้นรูปลูกกลิ้งทั้งสองจะไม่ทำงานพร้อมกัน กลไกคลัตช์ช่วยให้สามารถสลับระหว่างระบบการขึ้นรูปม้วนด้านบนและด้านล่าง
◆ การใช้งาน:
เครื่องขึ้นรูปม้วนสองชั้นมักใช้ในการผลิตวัสดุมุงหลังคา โดยเฉพาะอย่างยิ่งสำหรับการสร้างโปรไฟล์รูปทรงสี่เหลี่ยมคางหมู ลูกฟูก และกระเบื้องผสมกัน
◆ ประหยัดต้นทุน:
เครื่องจักรเหล่านี้สามารถนำไปสู่การประหยัดต้นทุนโดยการใช้พื้นที่น้อยลงและลดการลงทุนเริ่มแรกเมื่อเทียบกับการซื้อเครื่องจักรสองเครื่องแยกกัน


1) คู่มือพร้อมอุปกรณ์ที่ปรับได้

ใช้สำหรับนำทางและปรับระดับเมื่อคอยล์เข้ามาในเครื่องขึ้นรูปม้วน

2) เครื่องตัดเบื้องต้น-แบบแมนนวล

3) เครื่องรีดขึ้นรูป

ประเภทมอเตอร์: มอเตอร์ความถี่
กำลังมอเตอร์หลัก: 11KW
ผนัง-แผ่น-แบบกรอบ: 18 มม
โครงเครื่อง: H450
ความเร็วของการขึ้นรูป: 15 ม./นาที การควบคุมความเร็วความถี่
ลูกกลิ้งผลิตจาก 45# เครื่องกลึง CNC เคลือบฮาร์ดโครม
ลูกกลิ้ง YX16-76-1064 ขึ้นชั้น: 20 สถานี
ลูกกลิ้งชั้นล่าง YX20-220-1100: 20 สถานี
วัสดุของเพลาหลัก: 45#
เส้นผ่านศูนย์กลางของเพลาหลัก: ø75/90มม

4) การตัดไฮดรอลิก

ประเภทการตัด: การตัดไฮดรอลิก

วัสดุตัด: Cr12, การอบชุบด้วยความร้อน

กำลังมอเตอร์ไฮดรอลิก: 4.0KW

5) ระบบควบคุม PLC

ควบคุมปริมาณและความยาวการตัดโดยอัตโนมัติ

เครื่องจะหยุดทำงานขณะตัด

ความยาวอัตโนมัติ การเจาะ และการนับปริมาณ (ความแม่นยำ+/- 2 มม.)

แรงดันไฟฟ้า: 380V, 3 เฟส 50Hz

แรงดันไฟฟ้าควบคุม: 24V

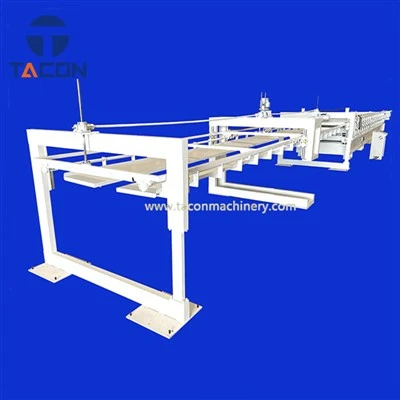

6) วิ่งออก-ตาราง:3ชิ้น
