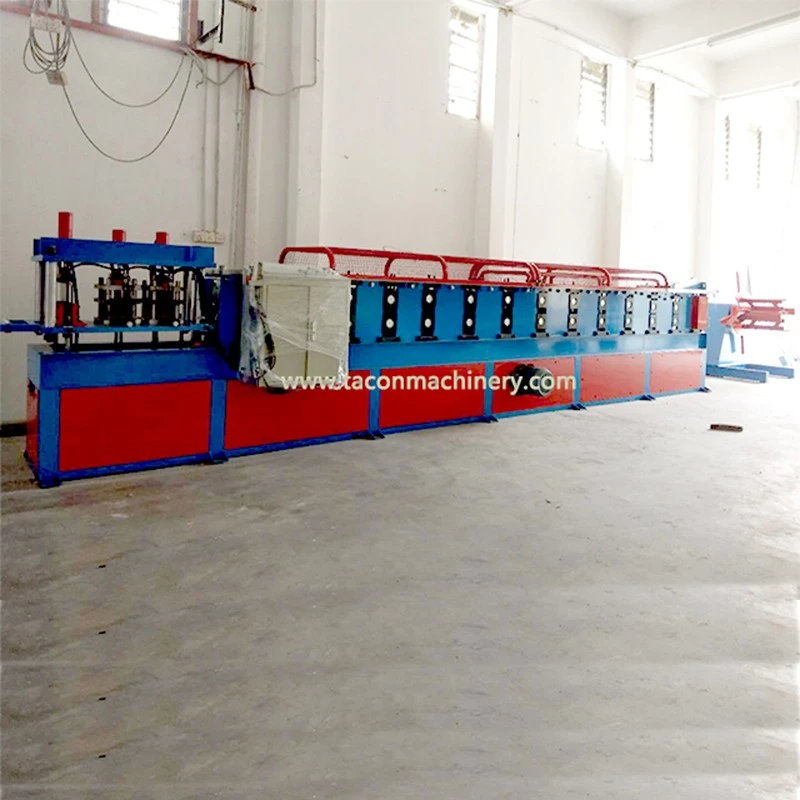

เครื่องขึ้นรูปม้วนโครงสร้างพลังงานแสงอาทิตย์

เครื่องขึ้นรูปม้วนโครงสร้างพลังงานแสงอาทิตย์หรือที่เรียกว่าเครื่องขึ้นรูปม้วนช่องป๋อส่วนใหญ่จะใช้สำหรับการผลิตช่องป๋อ ช่องสตรัทเป็นโครงสร้างที่นิยมใช้ในการรองรับหรือยึดแผงโซลาร์เซลล์ ทำให้สามารถรับแสงอาทิตย์ได้อย่างเสถียรและมีประสิทธิภาพ เครื่องจักรนี้ได้รับการปรับแต่งตามความต้องการของลูกค้าในมาเลเซีย โดยมีการออกแบบหน้าตัด-ที่ไม่ปกติและ-รูโบลต์ที่ได้มาตรฐานที่กำหนดไว้ล่วงหน้า สามารถปรับและติดตั้งได้อย่างรวดเร็วผ่านส่วนประกอบเชื่อมต่อแบบสากล ซึ่งช่วยปรับปรุงประสิทธิภาพการประกอบและความเสถียรของโครงสร้างของโมดูลเซลล์แสงอาทิตย์ได้อย่างมาก

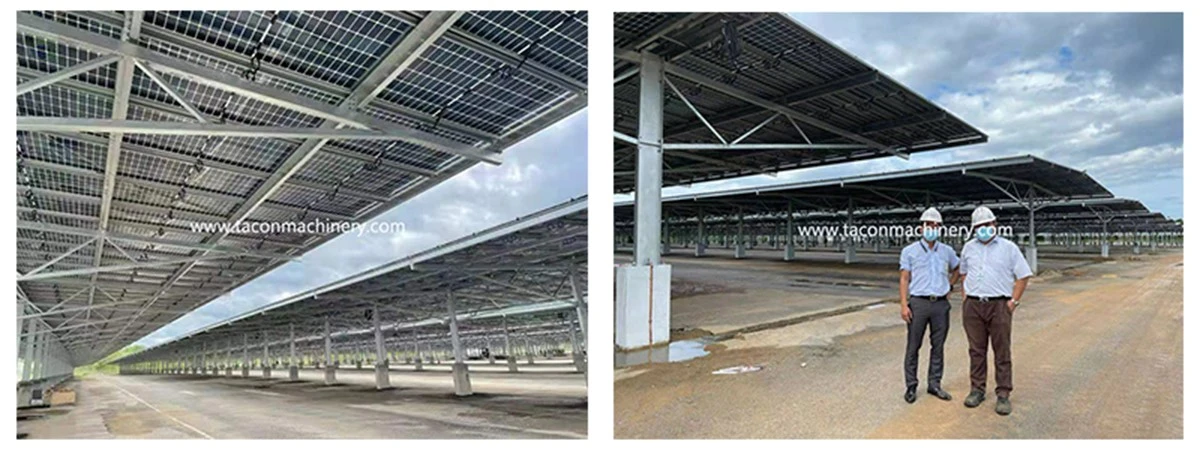

สตรัทแชนแนลเป็นโครงสร้างรองรับแบบโมดูลาร์ มอบเฟรมเวิร์กการติดตั้งแบบไม่เชื่อม-ในอุดมคติสำหรับระบบต่างๆ ใช้การออกแบบผสมผสานระหว่างแท่งเกลียวและช่องโลหะ และได้รับการประมวลผลอย่างแม่นยำเป็นขนาดมาตรฐานผ่านเทคโนโลยีการขึ้นรูปแบบรีดเย็น สามารถสร้างระบบรองรับแบบแขวนได้อย่างยืดหยุ่น และเหมาะสำหรับการรองรับส่วนประกอบด้านบนต่างๆ โครงสร้างนี้ใช้กันอย่างแพร่หลายในด้านเซลล์แสงอาทิตย์ วิศวกรรมท่อ และการติดตั้งระบบไฟฟ้า

ข้อดีของเครื่องรีดขึ้นรูปแบบกำหนดเองมีดังนี้:

1) ตอบสนองความต้องการได้อย่างแม่นยำ: การออกแบบขึ้นอยู่กับสถานการณ์การใช้งานเฉพาะและข้อกำหนดด้านการทำงานของลูกค้า เพื่อให้มั่นใจว่าผลิตภัณฑ์ตรงกับความต้องการของการใช้งานจริงอย่างสมบูรณ์ ตัวอย่างเช่น เครื่องรีดขึ้นรูปเพื่อรองรับแผงเซลล์แสงอาทิตย์สามารถปรับแต่งรูปร่างและขนาดหน้าตัด-ตามภูมิประเทศของโครงการและพารามิเตอร์โหลด

2) ปรับปรุงประสิทธิภาพการดำเนินงาน: โซลูชันที่ปรับแต่งเองสามารถเพิ่มประสิทธิภาพขั้นตอนการทำงานได้ ตัวอย่างเช่น การสนับสนุนที่มี-โครงสร้างการเชื่อมต่อมาตรฐานที่กำหนดไว้ล่วงหน้าสามารถประหยัดเวลาในการติดตั้งที่ไซต์ได้มากกว่า 30%- การลดขั้นตอนการปรับตัวโดยตรงสามารถปรับปรุงประสิทธิภาพการผลิตได้

3) เพิ่มขีดความสามารถในการแข่งขันของผลิตภัณฑ์ของลูกค้า: ผลิตภัณฑ์ที่ได้รับการออกแบบที่แตกต่างกันสามารถสร้างอุปสรรคทางเทคนิคได้ ตัวอย่างเช่น ระบบสนับสนุนที่มีการออกแบบแบบตัดขวาง-แบบพิเศษสามารถนำไปใช้เพื่อการคุ้มครองสิทธิบัตรได้ ผลิตภัณฑ์ที่ผลิตโดยอุปกรณ์ที่ปรับแต่งเองมักจะมีมูลค่าเพิ่มสูงกว่าและสร้างความแตกต่างของตลาด

Decoiler → แนวทางและการปรับระดับ → อุปกรณ์ขึ้นรูปม้วน → การเจาะและตัดไฮดรอลิก → ตารางการสนับสนุนผลิตภัณฑ์

1) เครื่องถอดรหัส

● ประเภทของการยึด: แบบแมนนวล

● น้ำหนักความจุ: 3.0T

● เส้นผ่านศูนย์กลางภายใน: ¢480- ¢540มม

● เส้นผ่านศูนย์กลางด้านนอก: 1200 มม

2) คำแนะนำและการปรับระดับ

3) อุปกรณ์การขึ้นรูปม้วน

● มอเตอร์หลัก: มอเตอร์ความถี่

● กำลังมอเตอร์: 11KW

● ความเร็วในการขึ้นรูป: 15 ม./นาที

● วัสดุม้วน : Cr12

● สถานี: 14

● วัสดุเพลาหลัก: 45 #

● เส้นผ่านศูนย์กลางเพลาหลัก: ø75มม

4) การเจาะและตัดไฮดรอลิก

● ประเภทการเจาะ: การเจาะแบบไฮดรอลิก

● หมายเลขการเจาะ: สองหน่วย

● ประเภทการตัด: การตัดไฮดรอลิก

● กำลังไฮดรอลิก: 3.0 กิโลวัตต์

● วัสดุคัตเตอร์: Cr12

5) ระบบควบคุม PLC

● แรงดันไฟฟ้า: 380V 3 เฟส 50Hz (ตามคำขอของคุณ)

● ความทนทานต่อความยาว:+/- 2 มม

6) ตารางสนับสนุนผลิตภัณฑ์

● โต๊ะรองรับผลิตภัณฑ์: 4 ม
